一、 产品概述：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

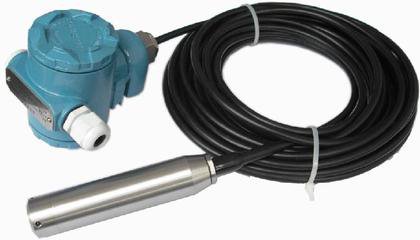

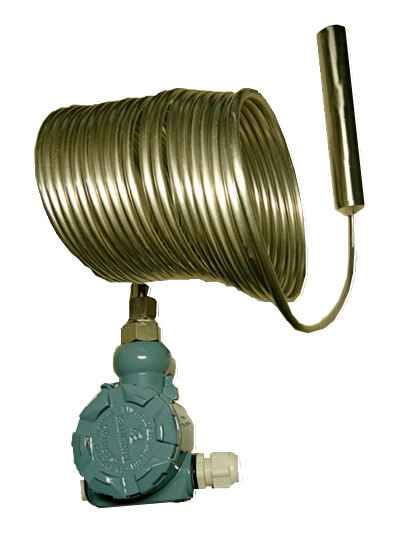

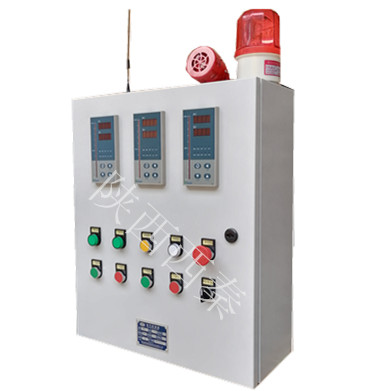

XQZK-1液位控制、报警器，采用压阻式液位传感器对（消防、生活）水池液位进行测量，通过安装于消防值班室或水泵房的二次仪表进行液位显示及超高、低声光报警，同时输出控制信号上传主机，或直接控制电磁阀开关、水泵启停。同时根据现场情况可增加短信提醒功能，将水位报警信号第一时间发送至值班人员手机

二、产品特点：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

● 高性能、高稳定、高可靠，适用于各种恶劣工作环境；

● 工业级产品设计，工作温度：-20℃～+100℃；

● 测量元件精度高，为0.2级，稳定性强；

● 设备结构紧凑，便于安装；

● 模块化组装便于维修。

三、产品功能 ：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

● 监视功能：全量程，LED数字显示，提供直观的现场液位状态；

● 报功能：可选择1～4个限位报警，报警方式为继电器ON/OFF带回差；

● 联动控制:利用报警方式可实现对水泵的控制。

四、产品参数：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

● 电源电压 : AC220V 50HZ；

● 测量深度 : 0-200米；

● 介质温度 : 0-60℃；

● 显示方式 : 数字连续显示、声光报警；

● 精度等级 : 0.1%FS 0.25%FS 0.5%FS；

● 防护等级 : IP65；

● 测控距离 : 1000米；

● 主机尺寸 : 300*400*140.

五、安装及其他：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

● 液位传感器从水池（箱）到控制室连线为2*1.5平方屏蔽线，其最大传输距离为1000m。

● 液位传感器直接投入水池，距离水池低部≥5CM以免泥沙浸入影响测量精度。

● 在流动的液体中测量液位时，因介质波动较大，可以在液体中固定一根Φ50mm的钢管，在水流方向的反面开若干小孔，使液体流入管内，以消除动态压力和波浪对测量的影响。

● 在水池进水管网安装电磁阀（遥控浮球阀、电动阀）时，在其前面要安装Y型过滤器，防止泥沙损坏阀门。

六、产品应用：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

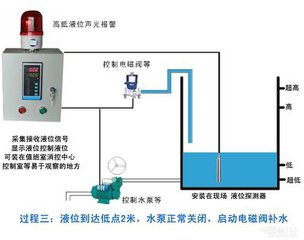

● 消防水池液位监控（图）

● 生活水箱液位控制（图）

七、交货时间、地点：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

1、交货时间 : 定做产品以合同确定日期为准，如有特殊要求请与业务人员协商；

2、交货地点：甲方提供。

八、产品保质及售后服务：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

1、非常感谢您选用陕西西秦公司生产的电气产品，我们的每一件产品都是在严格的管理控制下进行生产，如果您在安装、调试时遇到问题，请与公司售后服务人员联系，我们将竭诚为您服务。

2、根据相关规定，产品质量保修期为自出厂之日起24个月，在保修期内产品出现的质量问题，我方免费维修、更换；

3、由于错误安装、调试造成的产品的损坏及非保修期范围内产品出现问题，我们进行有偿服务。
